اتصالات بخشی از سیستم لوله کشی صنعتی هستند که در موارد تغییر جهت ، شاخه گذاری و یا برای تغییر قطر خط لوله استفاده میشوند.
اتصالات با توجه به نوع اتصال در سیستم لوله کشی و یا کاربرد به سه نوع اصلی به شرح ذیل تقسیم می شوند:
1- اتصالات لب جوش یا بات ولد (BW) که ابعاد و تلرنس آنها با توجه به استاندارد طراحی ساختار مطابق با ASME B16.9 و در برخی موارد با خوردگی کم بر اساس استاندارد MSS SP43 می باشد.
2- اتصالات ساکت ولد (SW) که در کلاس های 2000-3000-6000-9000 بر اساس استاندارد طراحی ASME B16.11 تولید میگردند.
3- اتصالات رزوه ای (THRD) که در کلاس های 2000-3000-6000-9000 بر اساس استاندارد ASME B16.11 طراحی و تعریف میشوند.

اتصالات جوشی و فشار قوی
BW/SW/NPT  FITTINGS

اتصالات لب جوش BUTTWELD

اتصالات فولادی جوشی در تیپ های مختلف و با استاندارد های MSS SP-75 /MSS SP-43/ASME B16.9 ساخته می شوند :

1- زانو ELBOW
زانوها در انواع مختلف 90 درجه، 45 درجه و یا بند 180 درجه در شعاع های بلند LONG RADIUS، کوتاه SHORT RADIUS و همچنین زاویه های 2D,3D,5D تولید می گردند .
زانو های جوشی کربن استیل از نظر ضخامت (W/T) با رده یا (SCHEDULE ) با علامت اختصاصی SCH طبقه بندی میگردد که به شرح زیر می باشند :

10-20-30-STD-40-60-80-XS-100-120-140-160-XXS

زانو های جوشی استنلس استیل از نظر ضخامت  WT به  رده ها و یا SCH های ذیل طبقه بندی می گردند :

5s-10s-20s-40s-80s​​​​​​​

2- سه راهی TEE
سه راهی ها در دو تیپ سه راهی مساوی EQUAL TEE و سه راهی تبدیلی REDUCED TEE تولید میگردند
سه راهی های جوشی کربن استیل از نظر ضخامت (W/T) با رده یا (SCHEDULE ) با علامت اختصاصی SCH طبقه بندی میگردد که به شرح زیر می باشند :
10-20-30-STD-40-60-80-XS-100-120-140-160-XXS
سه راهی های جوشی استنلس استیل از نظر ضخامت  WT به  رده ها و یا SCH های ذیل طبقه بندی می گردند :
5s-10s-20s-40s-80s

3- تبدیل REDUCER
تبدیل های جوشی به دو دسته تبدیل جوشی هم مرکز (صاف) CONCENTRIC REDUCER و تبدیل جوشی غیر هم مرکز (کج) ECCENTRIC REDUCER طبقه بندی می شوند.
تبدیل های جوشی کربن استیل از نظر ضخامت (W/T) با رده یا (SCHEDULE ) با علامت اختصاصی SCH طبقه بندی میگردد که به شرح زیر می باشند :
10-20-30-STD-40-60-80-XS-100-120-140-160-XXS
تبدیل های جوشی استنلس استیل از نظر ضخامت  WT به  رده ها و یا SCH های ذیل طبقه بندی می گردند :
5s-10s-20s-40s-80s

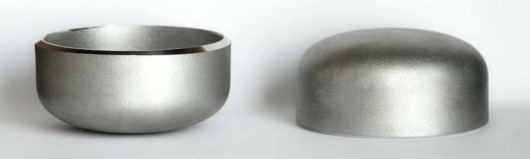

4- درپوش جوشی یا کپ CAP
کپ های جوشی کربن استیل از نظر ضخامت (W/T) با رده یا (SCHEDULE ) با علامت اختصاصی SCH طبقه بندی میگردد که به شرح زیر می باشند :
10-20-30-STD-40-60-80-XS-100-120-140-160-XXS
کپ های جوشی استنلس استیل از نظر ضخامت  WT به  رده ها و یا SCH های ذیل طبقه بندی می گردند :
5s-10s-20s-40s-80s

  5- چهار راهی CROSS
چهار راهی جوشی کربن استیل از نظر ضخامت (W/T) با رده یا (SCHEDULE ) با علامت اختصاصی SCH طبقه بندی میگردد که به شرح زیر می باشند :
10-20-30-STD-40-60-80-XS-100-120-140-160-XXS
چهار راهی جوشی استنلس استیل از نظر ضخامت  WT به  رده ها و یا SCH های ذیل طبقه بندی می گردند :
5s-10s-20s-40s-80s​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​

جهت دانلود دیتاشیت و نقشه های اتصالات جوشی BUTTWELD در استانداردهای ASME B16.9, ASMEB16.28 و MSS-SP43 به بخش کاتالوگ و دیتاشیت مراجعه نمایید یا برای دانلود اینجا را کلیک کنید.

اتصالات فشار قوی

اتصالات فشار قوی به صورت دنده ای (Forged Threaded) و ساکت (Socket Welding) به دو نوع اتصالات فشار قوی فولادی و استنلس استیل در صنایع آب ، گاز ، بخار ، هوای فشار بالا و صنایع مختلف مورد استفاده قرار می گیرد.

تفاوت اتصالات فشار قوی دنده ای (THRD) با اتصالات ساکت ولد (SW) در این است که اتصالات دنده ای به صورت رزوه ای در مصارف صنعتی و ساختمانی نصب میگردد و اتصالات ساکت ولد بدون دنده تولید می شوند .
اتصالات فشار قوی که به اتصالات فورج یا آهنگری شده نیز معروفند به صورت دنده ای (THRD) و ساکت (SW) تولید میشوند. اتصالات فشار قوی در کلاس 2000، 3000، 6000 و 9000 و همچنین طبق استاندارد ASME B16.11 MSS SP – 79, 83, 95, 97 و BS3799 ساخته می شوند :

1- زانو ELBOW
زانو های فشار قوی در دو نوع 45 درجه و 90 درجه و همچنین به صورت فولادی و استنلس استیل در دو کانکشن اتصال دنده ای (THRD) و اتصال ساکت (SW) تولید میگردد.
نوع دیگری از زانو ها به صورت کانکشن رو دنده (MALE) و داخل دنده (FEMALE) تولید میگردد که به زانو چپقی ST-ELBOW نیز معروف می باشد.

2- سه راهی TEE
سه راهی ها در دو تیپ سه راهی مساوی EQUAL TEE و سه راهی تبدیلی REDUCED TEE به صورت فولادی و استنلس استیل در دو کانکشن اتصال دنده ای (THRD) و اتصال ساکت (SW) تولید میگردد.

3- بوشن COUPLING
بوشن ها در دو تیپ نیم بوشن HALF COUPLING و بوشن معمولی FULL COUPLING به صورت فولادی و استنلس استیل در دو کانکشن اتصال دنده ای (THRD) و اتصال ساکت (SW) و همچنین به صورت تبدیلی و بوشن معمولی ارایه میگردد.

4- مغزی HEX NIPPLE
مغزی ها در دو تیپ HEX NIPPLE و REDUCED HEX NIPPLE که به مغزی تبدیلی یا تبدیل معروف می باشند و به صورت فولادی و استنلس استیل تولید می گردند.

5- مهره ماسوره UNION
مهره ماسوره به صورت فولادی و استنلس استیل در دو کانکشن اتصال دنده ای (THRD) و اتصال ساکت (SW) تولید میگردد.

6- نیپل NIPPLE
نیپل ها در دو تیپ نیپل تبدیلی REDUCED NIPPLE و نیپل معمولی NIPPLE در انواع کانکشن ها به صورت دنده ای THRD، ساکت SW، جوشی BW، سر تخت PE و سر کونیک BE به صورت فولادی و استنلس استیل تولید می گردند. همچنین نیپل های تبدیلی به صورت نیپل تبدیلی صاف CON SWAGE NIPPLE و نیپل تبدیلی کج ECC SWAGE NIPPLE ارایه میشوند.

7- اولت OLET
اولت ها در سه نوع اولت دنده ای یا تردولت THERDOLET، اولت ساکت یا ساکولت SOCKOLET و اولت جوشی یا ولدولت WELDOLET به صورت فولادی و استنلس استیل تولید میگردند.
نوع دیگری از اولت ها مانند فلنج اولت FLANGEOLET و نیپولت NIPPOLET و غیره نیز به صورت سفارشی تولید می شوند.

8- درپوش CAP/PLUG
در پوش های فشار قوی به دو نوع کپ CAP که به صورت داخل دنده FEMALE و درپوش شش پر HEX PLUG که به صورت رو دنده MALE در آلیاژهای فولادی و استنلس استیل تولید می گردند.

جهت دانلود دیتاشیت و نقشه های اتصالات فشار قوی FORGED FITTINGS در استانداردهای ASME B16.11, ASME B16.25, BS3799 و ANSI B1.20.1 به بخش کاتالوگ و دیتاشیت مراجعه نمایید یا برای دانلود اینجا را کلیک کنید.
